深冷空分氣體監測方案
方案背景
空分裝置是以空氣為原料，通過物理分離工藝制取高純度氧氣（O?）、氮?dú)猓∟?）、氬氣（Ar）等單組份氣體的成套設備。
目前工業上主要采用深冷法、變壓吸附法（PSA）和膜分離法，其中深冷法是大型空分裝置的核心技術。其通過深度制冷使空氣液化，并利用O?、N?、Ar的沸點差異，在精餾塔內逐級分離，得到高純度產品。
空分裝置能否安全、穩定、高效運行，確保O?、N?、Ar等氣體達到目標純度，生產過程中必須實時監測關鍵工藝點的氣體成分。
在線氣體分析儀器可對生產過程的氣體直接進行質量控制監測，是提高產品產量和質量的重要手段，也是空分裝置安全運行的重要保障（如主冷凝器液O2中的乙炔和其他碳?xì)浠衔锏暮糠e聚過量會引起爆炸），所以它在空分設備儀控系統中，占著十分重要的地位。
在線分析儀屬于高價值儀表，需合理規劃分析點布局和儀器選型，以平衡可靠性與投資成本。
應用領域
工業氣體應用十分的廣泛，冶金、石油、化工、采礦、食品、軍工、管道焊接、精密電子元器件焊接等行業均離不開氣體參與到生產過程中。
方案解析
項目裝置
深冷空分工藝介紹
深度冷凍的工藝方式生產高純度的氧氣和氮?dú)狻Ｋ哂猩a(chǎn)成本低、產品純度高（氧純度可以達到99.65％O2，氮?dú)饧兌冗_(dá)到≤5×10-4％O2，氬純度達到≤2×10-4％O2，≤3×10-4％N2）、實現容易等特點。
其基本工藝流程：
空氣從空氣吸入塔進入工藝系統，經過過濾和空氣壓縮機加壓后，進入空氣預冷塔，用冷卻水對空氣進行冷卻，經冷卻后的空氣送入純化系統（MS系統）。由于空氣是多組分混合氣體，除氧、氮和稀有氣體外，還含有水蒸氣，CO2，乙炔和其他碳?xì)浠衔铮⒑谢覊m等其他固體雜質。這些進入空分裝置會帶來較大的危害，水蒸氣和CO2會首先凍結析出會堵塞設備和氣體通道，乙炔和其他碳?xì)浠衔锟赡軙?huì)導致爆炸事故的發生。因此在空氣進換熱器前需進行純化，除去含有的雜質，保證后序工段的安全。經凈化的空氣在膨脹機中進行膨脹，溫度急劇下降。在分餾塔系統中，經前面工段加壓、凈化、膨脹的空氣將實現分離，最終得到氧氣和氮?dú)?。在現階段，氬氣等稀有氣體也是空分裝置生產的一種重要產品，很多大型空分裝置都設置有氬塔提取氬，一般主要由粗氬塔和精氬塔完成提氬。
深冷空分流程圖：
組件功能介紹
3．1空氣壓縮機組
空氣壓縮機組主要用來壓縮空氣，將空氣加壓到0.5~0.62MPa之間（依據空分容量不同，范圍會不一樣，一般由空分制造廠家提指標），這也是整個系統的動力來源。控制上通常采用空壓機出口壓力自動調節控制進口導葉，實行恒壓控制。
3．2空冷系統
目前多采用無冷凍機流程，利用返流污氮具有吸濕性的特點，實現外界水與污氮之間的熱質交換，以降低外界水的水溫，從而降低了整個系統的電耗。水冷卻塔及空氣冷卻塔的上段一般采用填料，從而實現了熱質傳遞效率高、空氣處理量及操作彈性大的目的?？諝饫鋮s塔在進塔水量相當小的情況下，出塔空氣的溫度與上段進塔冷卻水的溫差為≤1°C，這也是檢驗整體設計是否達到要求指標之一。水冷塔在工作條件下會產生較大的負溫差，說明空冷塔、水冷塔具有較高的效率。
3．3分子篩系統
通常也稱純化系統，其主要目的是將空氣含有的水蒸氣、CO2、乙炔和其他碳?xì)浠衔铮约昂谢覊m的其他固體雜質吸附出來，保證后序工段生產的正常進行。
3．4膨脹機系統
膨脹機組是空分設備中很重要的機組，膨脹機利用氣體絕熱膨脹時氣體溫度下降的原理為整個系統提供冷量而進行工作，因此它的好壞直接影響到成套空分設備的性能。
3．5分餾塔系統
分餾塔系統都安裝在冷箱內，分餾塔（也稱主塔）分為上塔和下塔，一般空分設備的上塔為填料塔，這樣能提高塔精餾的性能，運行也更加可靠。而氬系統采用全精餾制氬。
冷箱中的過程由于在低溫下運行，因此要限制法蘭使用，因?yàn)榉ㄌm結構很有可能成為泄漏點。對于冷箱內的大多數接點，如管道、低溫鋁制閥門，應采用高強度的焊接結構，使得冷箱內的法蘭數量減少到最低限度，以防止泄漏。冷箱內的塔體及主要管道，都采用高強度鋁合金材料，以增加強度、減少管道的扭變破壞。冷箱內的三架(管架、閥架、容器支架)均采用不銹鋼，減少跑冷損失，增加強度。
板翅式換熱器是能量交換的場所，目前換熱器多采用大型真空釬接爐進行釬接，釬焊質量會更有保證，目前空分廠家大多從國外引進了相關生產設備。
工藝流程主要包括進塔流程和精餾過程
1、精餾就是利用兩種不同物質（氣體）的沸點不同，多次地進行混合，蒸氣的部分冷凝和混合液體的部分蒸發的過程就叫做精餾。
2、空氣從純化系統過來，經冷箱換熱與膨脹后空氣混合后進入下塔底部，這部分氣體做為下塔的上升蒸氣。
3、下塔液氮的分離：下塔下部的上升蒸氣溫度要比下塔上部下流的液體溫度高，當下塔的氣體每穿過一塊塔板就會遇到比它溫度低的液體，這時，氣體的溫度會下降，部分被冷凝成液體，下降的液體被部分氣化；由于氧的液化溫度最高，所以氧被較多的冷凝下來，最后下塔底部得到含氧大致為36%的液空。上升的蒸氣含氮濃度不斷提高。一次又一次的循環下去，到塔頂后，蒸氣中含氮純度可達到99.9%。其中部分氣體被引入主冷（主冷位于上塔底部），被上塔底部液氧冷凝成液氮后部分做為回流液回流下塔中部，再次精餾；還有一部分被送往上塔作為上塔的回流液。
4、上塔精餾：將下塔36%液空經節流降壓后送到上塔中部，作為上塔精餾原料；與下塔精餾原理相同，液體下流時，經多次部分蒸發和冷凝，氮?dú)廨^多的蒸發出來，于是下流液體中含氧濃度不斷提高，到達上塔底部時，可以獲得含氧99.9%的液氧；部分液氧作為產品抽出；由于下塔上升蒸氣（純氮?dú)猓灰胫骼淅淠?，所以它將熱量較多的傳給了液氧，致使液氧復熱蒸發作為上塔的上升氣；在上升過程中，一部分蒸氣冷凝成液體流下，另一部分蒸氣隨著不斷上升，氮含量不斷增加；到塔頂時，可得到99%以上的氮?dú)狻?/span>
測點序號 | 工藝點 | 測量量程 |
1 | 出凈化器空氣中CO2 | CO2 ：0-5/20ppm |
2 | 再生污氮中微量水 | H2O： 0-10/100ppm |
3 | 增壓膨脹空氣中水 | H2O： 0-10/100ppm |
4 | 液空中富氧 | O2 ：0-50/100% |
5 | 污氮中氧 | O2 ：0-5/10% |
6 | 產品氧純度 | O2 ：98-100% |
7 | 產品氮中微量氧 | O2 ：0-10ppm |
8 | 氬餾份中氬 | Ar：0-15% |
9 | 粗氬塔1頂?shù)难?/span> | O2 ：0-5/10% |
10 | 工藝氬中的氬 | Ar：80-100% |
11 | 粗氬塔2氬中微量氧 | O2 ：0-10ppm |
12 | 精氬中雜質N2/O2/H2O /CH4/CO/CO2 | O2 ：0-10ppm/N2：0-2pm /H2O： 0-10/100ppm |
13 | 主冷凝器液氧中氧化亞氮 | C2H2：0-500ppb，0-5ppm，0-50ppm Total CnHm：0-10，0-100，0-1000ppm |
14 | 氧化亞氮N2O分析儀 | N2O：0-10/100ppm |
| 15 | 粗Ar塔Ⅱ出口粗Ar純度分析 | Ar：80-100% |
| 16 | 液氬中微量氧分析 | O2 ：0-10ppm |
4．1 出凈化器空氣中CO2
應用：空氣是制取O2，N2，Ar的原料，空氣中大約有0.03%的CO2和一定的水分。由于H2O和CO2在低溫下會凝結為固體，將會引起管路堵塞影響操作，故必須在預處理工序中將其去除，所以在MS空氣凈化器出口要設置CO2分析儀，根據工藝要求CO2含量需控制在1ppm以下。
測點位：進冷箱空氣中CO2分析或MS空氣凈化出口空氣中的CO2分析
4．2 再生污氮中微量水
應用：凈化器中分子篩吸附劑吸附水分和CO2達到一定程度后，必須用加溫后的污N2氣進行再生。如采用蒸汽加溫時，在蒸汽加熱器的污N2出口設置微量水分析器來監視蒸汽加熱器是否泄漏，如有泄漏將嚴重影響凈化器的再生操作。此處污N2露點應低于-75℃。
測點介質條件：溫度約350K、壓力約0. 0124Mpa、污氮露點低于-75℃
4．3 增壓膨脹空氣中水
應用：經膨脹機增壓風機增壓后的空氣，由于溫度上升故一般須經水冷卻器冷卻后才能進入冷箱，此處設置微量水分析儀來監測水冷卻器是否泄漏。如有泄漏水分將直接進入冷箱引起凍結事故。因此該處空氣露點應低于-80℃。
測點位：進冷箱增壓空氣中含水量分析（經膨脹機增壓風機增壓后的空氣）
4．4 污氮中氧
應用：污N2是空分裝置大量排放的氣體，其中氧含量高低是衡量該空分裝置氧提取的重要指標，也是該空分裝置操作好壞的重要指標。隨著空分技術的進步，氧提取率越來越高，污N2中含氧一般都在1%以下。
測點位：上塔污氮純度（①），出冷箱污氮?dú)饧兌确治觯á冢?/span>
測點介質條件：
AE-6 溫度約80. 8K、壓力約0. 0362Mpa、組分約1%O2
AE-104 溫度約284K、壓力約0. 0163Mpa、組分約1%O2
選型：TW-A100
4．5 產品氧純度
應用：除特氣外，一般要求產品O2純度≥99.6%，其分析目的是產品O2質量的控制和檢驗。因?yàn)榧兌群芨撸暨x用0-100%O2量程顯然是不合理的，一般均選用98-100%O2。因?yàn)榱泓c(diǎn)是98%，所以受大氣壓力變化的影響很大，必須進行壓力補償。
測點位：空分裝置產品氧純度分析
4．6 產品氮中微量氧
應用：產品N2純度一般要求≥99.999% 。由于不容易直接分析如此高純度的N2，所以分析其雜質含量來確定N2的純度。產品N2中的雜質主要是Ar和O2，另外還有微量的H2和烴類等，在線分析一般只分析O2雜質，減去O2的含量，即認為是N2的純度了。（除了分析產品N2氣中的微量O2外，有時工藝尚要求分析下塔純液N2中微量O2）。測點位：空分裝置中產品氮純度分析。
測點介質條件：溫度約284K、壓力約12. 4 KPa、O2 < 10 ppm
選型：TW-A100
4．7 氬餾份中氬
應用：Ar餾份是制造粗Ar的原料氣，檢測控制Ar餾份中Ar含量對指導氬塔和主塔的操作具有重要意義。氬餾份中N2≤0. 06%，因?yàn)镹2很少，可忽略不計，故只要分析Ar含量。
測點位：氬餾分中氬分析
4．8 粗Ar塔Ⅱ出口粗Ar純度分析
應用：粗Ar塔Ⅱ出口的氣體成份組成是Ar≥98.5%，N2≤1.5%, O2≤2ppm。因?yàn)镺2含量極低，如忽略不計，則變成了兩組分氣體， 只要分析其中一種含量即可, 為了讀數方便, 以Ar濃度來顯示儀表分析值。
測點位：粗氬中氬含量分析
4．9 粗氬塔1頂?shù)难?/span>
應用：無H2制Ar新工藝將粗Ar塔分為I塔和Ⅱ塔，Ar塔I粗精餾，使Ar中O2含量降到2%以下,為Ar塔Ⅱ精餾進一步除去O2創造條件。
測點位：粗氬中氧分析
測點介質條件：溫度約86. 7K、壓力約0. 043Mpa、Ar約 96%, O2約 2. 5%, N2約 1. 5%
選型：TW-A100
4．10 粗氬塔2氬中微量氧
應用：粗Ar塔Ⅱ出口的氣體成份組成是:Ar≥98.5%, N2≤1.5%, O2≤2ppm. 在這里,產品Ar含氧量是重要的工藝控制指標。
測點位：粗Ar塔Ⅱ出口粗Ar中微量O2分析
測點介質條件：
溫度86. 7K、壓力0. 032Mpa、
Ar 98. 5%, N2 1. 5%, O2 < 5 ppm
選型：TW-A100
4．11 精氬中雜質N2/O2/H2O/CH4/CO/CO2
應用：高純Ar( Ar≥99.999%)中的雜質主要有: O2, N2, H2, CnHm, H2O等, 其中H2, CnHm, H2O由工藝本身決定了它們的含量極低, 且非常穩定, 所以, 與工藝操作的關系不大, 可以只對產品抽檢, 而不作在線監控。 而O2, N2的含量則與工藝操作關系很大, 應作在線分析監控O2, N2均要求在2ppm以下。
測點介質條件：溫度約284K、壓力約12. 4Kpa、O2 ≤5 ppm
選型：O2:TW-A100
4．12 主冷凝器液氧中碳?xì)浠衔锶M份
應用：由于空氣中含有微量烴類, 如乙炔, 甲烷等碳?xì)浠衔? 這些物質在主冷凝器液氧中積聚過量, 特別是乙炔過量, 容易引起爆炸, 威脅空分裝置的安全運行, 因此連續監控乙炔等碳?xì)浠衔锖烤惋@得非常必要了。
對于內壓縮流程的測量選型：一臺總碳?xì)浞治鰞x
對于外壓縮流程的測量選型：一臺乙炔和總碳?xì)潆p組份分析儀
測點介質條件：溫度約94. 4K、壓力約0. 05Mpa、O2≥99. 6 %， 碳?xì)浠衔锷倭?/span>
4．13 主冷凝器液氧中氧化亞氮
應用：主冷凝器（尤其膜式）O2中N2O分析,空氣中含有少量N2O, MS空氣凈化器中13X分析篩只能吸附掉90%N2O, N2O在主冷凝器液氧中積聚, 容易固化阻塞換熱通道進而會造成碳?xì)浠衔镌诰植繀^(qū)域的富集, 從而引起爆炸,因此連續監控N2O含量非常必要。
測點介質條件：溫度約94. 4K、壓力約0. 05Mpa、O2≥99. 6 %， 碳?xì)浠衔锷倭俊?/span>
4．14 液氬中微量氧分析
應用：液氬中氧分析
測點介質條件：溫度約92. 7K、壓力約0. 07Mpa、O2 <10ppm
選型：TW-A100
氣體分析儀表選型原則：
能準確檢測各個工藝檢測點氣體產品的質量
能及時輸出數據，以便及時反映和掌握各工序的工況變化狀況，以指導工藝
能正確檢測原料氣的品質
能對純化后的氣體品質能達到國家標準要求（GB/T 8979-2008《純氮》、GB/T 14599-2008《高純氧》、GB/T 4842-2017《純氬》）
儀器的穩定性、精度等技術參數合格
儀器生產廠家有良好行業經驗、熟悉行業工況，能夠準確選型
有完善的服務體系，售后及技術服務響應及時；出現問題時能第一時間給予服務支持或進行技術指導
備品備件供應穩定、價格合適
有投產的項目應用業績案例
儀器使用方便，售后維護量小
產品簡介

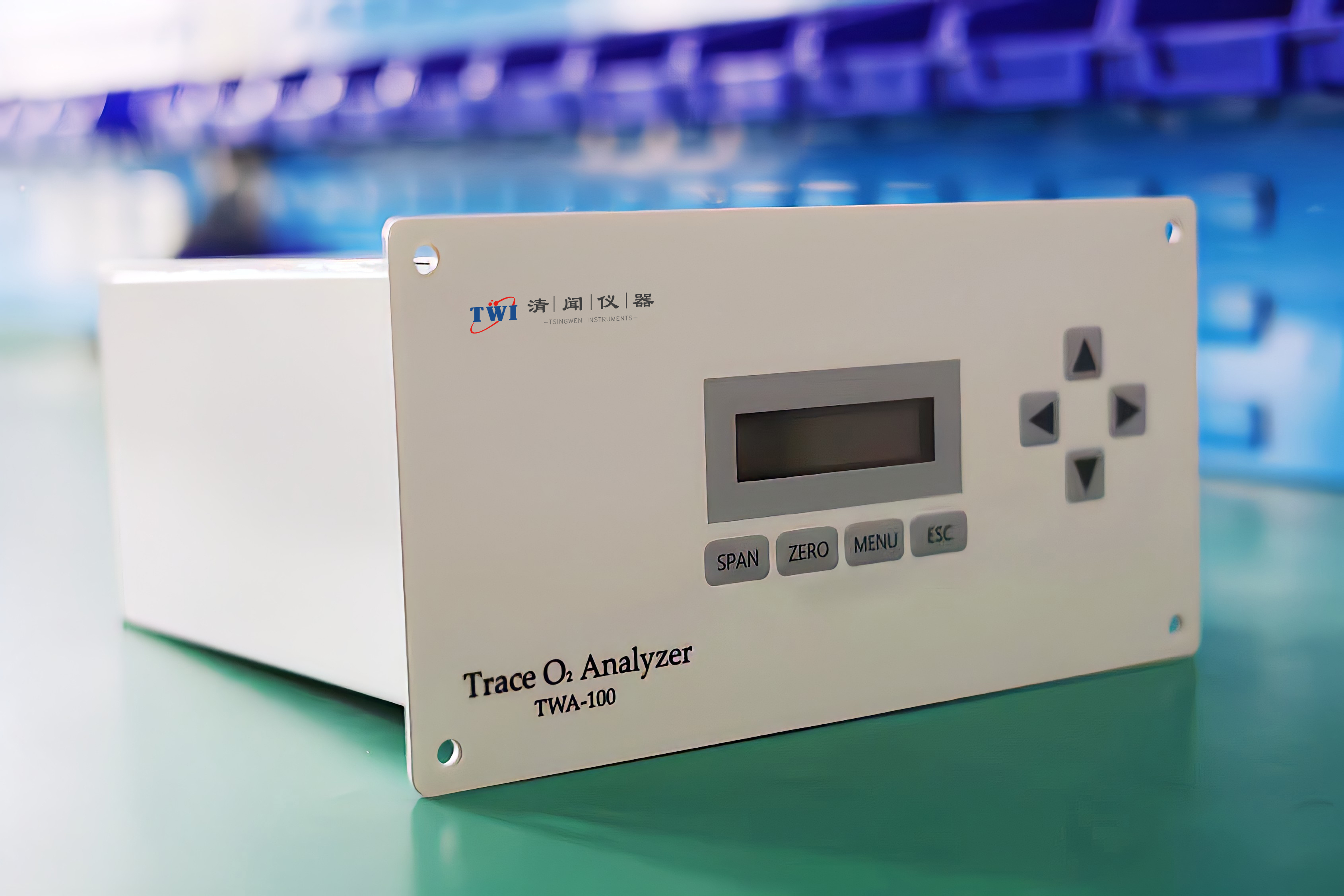

深冷空分和制氣流程中5、7、9、11、12、16工藝點，O2是重點控制指標，完全切合清聞TW-A100在線式分析儀分析指標。清聞TW-A100型氧含量檢測儀，用于精確測量0-10ppm至0-25%氧濃度的高精度在線氧分析儀。采用行業前沿電路技術及先進的精密電化學傳感器設計，確保儀器響應速度快、測量精度高、穩定性好的高性能表現。
儀表效果圖：
